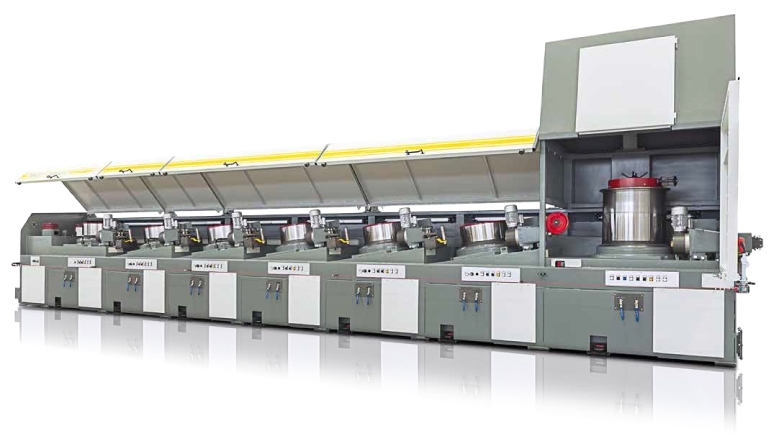

A.K. TECHNO CO.,LTD.製品名連続伸線機
製造メーカーユーロール
製造国イタリア
ライン速度は高速で、通常運転にて５０ｍ／秒まで可能です。これは、剛性のある強固な構造と非常に効果的なワークの冷却およびエレクトロニクスを駆使した制御システムにより達成されるものです。
概要
高い品質と技術
- 引抜きブロックは高周波焼入れによる鍛鋼製のみ
- 環境を配慮した安全装置を標準装備
- 主部品に国際的に入手可能なISO9001 で認証されたものを採用
- すべてマイクロプロセッサーによる運転管理
- PROFIBUS もしくは同等のネットワークシステムによるコミュニケーションが可能
- すべての設備はイタリアにて技術開発・設計・製造から組立まで
特長
乾式連伸機で、あらゆる線材を、通常のダイスによる伸線、および新しく開発された冷間圧延ロールにより、最小φ0.2mm から、最大φ20mmまで、軟鋼線、硬鋼線、ステンレス線、特殊合金線に対応しています。
傾斜釜に速度制御用のセンサーアームを備えたストレートライン。
釜径は小径線用に160mm から大経線用の1270mm まで用意しており、各釜はベクトルインバーター制御による可変速用ＡＣモーター、またはデジタルコンバーター制御によるＤＣモーターにて駆動します。
モーター馬力は定格にて５ＫＷ～１７５ＫＷまでとなります。
高剛性の本体構造、効果的な線冷却、更に高度な電子制御システムにより高速伸線が可能で、容易に30m/秒に達します。
オーバーヘッド式サプライ、最終釜でのストリッパーもしくはダブルデッキ（バルコタイプ）等のオプションも充実おり、作業環境を考慮した集塵器、仕上がり線径管理のレーザー測定器、タッチパネルによる生産管理、遠隔操作用のＰＣを用いた集中管理など、ユーザーさんの要求に最大限に答えられる機構を取り入れています。
ユーロールの製品ご紹介
ユーロールは機械製造のみならず、線製造技術及びノウ・ハウを基にロッドから最終製品までのエンジニアリングを得意としております。
下記は、実績のある最終製品です。
※表がはみ出ている場合は横にスクロールしてご覧ください
| スチールコード | ロッド処理と伸線 ・サプライ ・デスケール、酸洗、 ・ボラックズコーティング ・伸線 ・スプール巻取 最初のパテンティング ・スプール式サプライ ・パテンティング ・酸洗、コーティング ・スプール巻取 |
中間伸線 ・スプール式サプライ ・伸線 ・スプール巻取 黄銅メッキ ・スプール式サプライ ・パテンティング ・酸洗、黄銅メッキ ・スプール巻取 |
湿式伸線 ・スプール式サプライ ・湿式伸線機 ・スプーラー巻取 撚り線 ・撚り線機 |
|---|---|---|---|
| ステンレス鋼線 | ロッド伸線 ・サプライ ・乾式伸線 ・スプール巻取 最初の焼鈍 ・サプライ ・脱脂 ・焼鈍 ・冷却 ・巻取 |
乾式伸線 ・サプライ ・伸線 ・スプール式巻取 ２回目の焼鈍 ・サプライ ・脱脂 ・焼鈍 ・冷却 ・巻取 |
細線伸線 ・スプール式サプライ ・乾式or湿式伸線 ・スプール巻取 |
| ＣＯ２溶接線 | ロッド伸線 ・サプライ ・デスケール、ブラシ ・乾式伸線 ・スプール巻取 |
最終伸線 ・サプライ ・乾式伸線 ・インライン高速銅メッキ ・スキンパス ・スプール巻取 |
梱包 ・スプール式サプライ ・整列巻取 またはヒネリなしでの ペイルパック |
| フラックス入り 溶接線 |
フラックス処理準備 ・フラックスミキサー ・加熱容器へ保管 |
造管および伸管 ・フープ材サプライ ・造管、充填装置 ・密閉装置、伸線 ・スプール巻取 |
梱包 ・スプール式サプライ ・整列巻取 または ・スプール式サプライ またはペイルパック |
| 低リラクゼーション ＰＣ撚り線 |
ロッド処理と伸線 ・サプライ、 ・デスケーラー、ブラシ ・ボラックスコーティング ・伸線 ・スプール巻取 |
撚り線／熱処理 ・1+6スキップストランダー ・高周波焼入れ ・テンション装置 ・スプール巻取／サプライ |
出荷／梱包 ・スプール式サプライ ・分散補償ユニット ・結束巻き |
| 低リラクゼーション ＰＣ鋼線＆ ハイボンド |
ロッド処理と伸線 ・サプライ、 ・デスケーラー、ブラシ ・ボラックスコーティング ・伸線 ・スプール巻取 |
熱処理 ・スプール式サプライ ・ダイスベンチ ・矯正機 ・高周波焼入れ ・テンション装置 |
出荷／梱包 ・ピンチローラー ・シャー ・ダブルパン巻取 |
| ビードワイヤー | ロッド処理と伸線 ・サプライ ・デスケーラー、酸洗 ・ボラックスコーティング ・伸線 ・スプール巻取 |
パテンティング ・スプール式サプライ ・パテンティング ・酸洗／コーティング ・スプール巻取 仕上げ伸線 ・スプール式サプライ ・伸線 ・スプール巻取 |
ブロンズメッキ ・スプール式サプライ ・応力除去 ・酸洗／ブロンズメッキ ・スプール式巻取 |
| ワイヤーロープ | ロッド処理と伸線 ・サプライ ・デスケーラー、酸洗及び ボラックスコーティング ・伸線 ・スプール巻取 |
パテンティング＆亜鉛メッキ ・スプール式サプライ ・パテンティング ・酸洗及びフラックス ・ホットディップ亜鉛メッキ （or “ガルファン”） ・スプール巻取 |
湿式伸線 ・スプール式サプライ ・湿式伸線 ・スプール巻取 撚り線＆ケーブリング ・撚り線機 ・ケーブリング機 |
