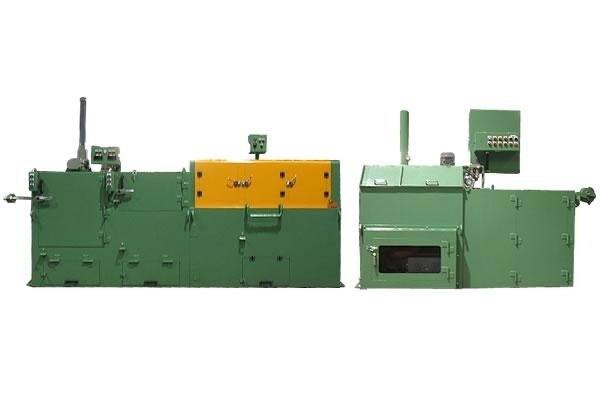

A.K. TECHNO CO.,LTD.製品名メカニカルディスケーラー及び被膜装置
製造メーカーアーキーテクノ（自社製）
製造国日本
回転ブラシの特長
3方向（120度均等割）から挿入した直線ブラシが線材の回りを回転しながらスケールを取り除きます。ブラシの加圧は遠心力を利用し、回転数でコントロールしています。
2連タイプと3連タイプがあります。

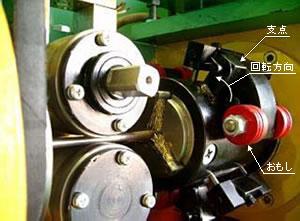

ブラシには重しがついており、回転が速くなるほど、遠心力が働いてブラシが線材を押さえつける構造になっており、スケールをこすり取ります。最終工程では、エアーワイパーで付着したスケールを吹き飛ばします。取り残しはほとんどありません。
既存のデスケーラーにホイルブラシから回転ブラシへの取り替えが可能です。

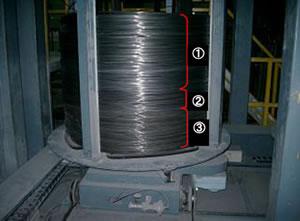

（１）50Hzで運転したときの線肌
（２）30Hzで運転したときの線肌
（３）従来のホイルブラシによる線肌
ブラシユニットの回転によって発生する遠心力により、ブラシは3方向から絶えず一定の圧力でワークに押し付けられ、線表面のスケールを除去します。
装置の構成
※表がはみ出ている場合は横にスクロールしてご覧ください
| 形式 | 装置の構成 |
| AMD-B2B-07LR | ベンディング＋2連ブラシ 7mm用 左→右 |
|---|---|
| AMD-B3B-07LR | ベンディング＋3連ブラシ 7mm用 左→右 |
| AMD-B2B-10RL | ベンディング＋2連ブラシ 10mm用 右→左 |
| AMD-B3B-12RL | ベンディング＋3連ブラシ 12mm用 右→左 |
| AMD-3B-12RL | 3連ブラシのみ 12mm用 右→左 |
| AMD-1B-14RL | 1連ブラシのみ 14mm用 右→左 |
| AMD-1B-19RL | 1連ブラシのみ 19mm 右→左 |
| AMD-B3B-CD-07LR | ベンディング＋3連ブラシ＋皮膜乾燥付き 7mm用 左→右 |
| AMD-BM3B-075LR+CD-500 |
[AMD-BM3B]メカニカルディスケーラー（ベンディング＋回転ブラシ） ＋ [075LR+CD-500]被膜塗布機・被膜乾燥機 |
コスト低減 ホイールブラシとの比較
従来のホイールブラシと回転ブラシを5.5～7mmで比較
※表がはみ出ている場合は横にスクロールしてご覧ください
| 形式 | ホイールブラシ | 回転ブラシ |
| ブラシセット数 | 4台 | 2台 |
|---|---|---|
| モーター容量 | 2.2Kw | 0.75Kw |
| ブラシ価格 | ￥10,000 | 1,200円 |
| 1ヶ月の維持費 | ||
| 電気代 | 2.2Kwｘ4台ｘ8Hｘ22日ｘ0.7ｘ20円＝21,683円 | 0.75Kwｘ2台ｘ8Hｘ22日ｘ20円＝5,280円 |
| ブラシ代 | 10,000円ｘ4台／2（2ヶ月に1回交換）＝20,000円 | 850円ｘ3枚ｘ2台（1ヶ月に1回交換）＝7,200円 |
| ブラシ交換時間 | 2時間（工具はモンキー又はスパナ、時として モンキーレンチが必要） |
5分（工具はペンチのみ） |
| メンテナンス | ブラシ調達ハンドルからブラシ駆動部にスケールの 目詰りが発生する為、定期的に掃除する必要がある。 |
ベアリング部のグリス補給のみ |
| 部品の交換 | 機械本体の中に入り修理する必要がある | 外部から行える |
| スケールの取り残し | 有り | 無し |
| ブラシ目 | 線の流れる方向にブラシ目が残る | ラセン状のブラシ目が残る（網目にする事も可能） |
| ブラシの当て方 | 線の円周状をカバーするため4方向均等 割にブラシを配置し、目測又はモーター負 荷量で当て量を調整する。 |
回転数と重りで負荷量を決める。 |
| 集塵機 | 必要 | 不要 |
